Détails sur le produit:
|
| Article: | Tuyau serpentin d'eau en aluminium | Spécifications: | en tant que votre dessin |
|---|---|---|---|
| Longueur fixe: | par votre demande | Essai: | Test sous l'eau, test d'éclatement, test d'azote et d'hélium, etc. |
| Cellules de batterie: | 18650, 21700, 32700, 4680, 4695 ... | Service: | Conception, simulation thermique, distribution de champ d'écoulement... |
| Forfait: | Paquet en bois exporté | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆: | Estampage, Extrusion, Poinçonnage, Pliage, Soudage, Brasage, Découpage |
| Mots clés: | Tube serpentin, ruban de refroidissement serpent, tube en aluminium pour transfert de chaleur, échan | Applications: | Batterie de véhicule électrique (diverses voitures EV), batterie ESS, refroidissement IGBT |
| Surligner: | Tube de refroidissement par eau de stockage d'énergie,tuyau serpentin d'eau en aluminium,tube de refroidissement par eau serpentin |
||

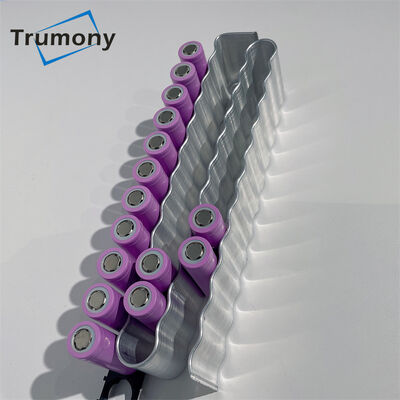

Tube de refroidissement par eau de refroidisseur de grande surface de contact pour le stockage d'énergie
Les performances de la batterie d'alimentation sont étroitement liées à la température de la batterie.Afin de prolonger la durée de vie de la cellule d'alimentation aussi longtemps que possible et d'obtenir une puissance maximale, la batterie doit être utilisée dans la plage de température spécifiée.En principe, dans la plage de -40°C à +55°C, la cellule de puissance à température réelle de la batterie est dans un état opérationnel.Le système de refroidissement liquide est le meilleur moyen de maintenir la cellule de la batterie à une température stable.
Trumony est un professionnel de la gestion thermique avec des décennies d'expérience.Nous avons réalisé de nombreux projets : nous avons de bonnes solutions pour les cellules cylindriques, pour les cellules prismatiques, également pour les sachets.
| Extrusion | OUI | propre centre de moulage |
| CNC | OUI | propre centre CNC |
| Estampillage | OUI | maximum 1.6*2.3m |
| Brasage | OUI | ligne de brasage automatique |
Traits:
*Options de conception :
1) Plaque de refroidissement de poinçonnage
Il est utilisé pour les cellules prismatiques et la batterie, la solution de refroidissement inférieure et latérale ;
2) Ruban de refroidissement serpentin
Appliqué pour les cellules cylindriques : 18650, 21700, 3270, 4680 et etc.
3) Tube à micro-canaux avec collecteur
Pour le refroidissement latéral ou inférieur de la batterie ;
4) plaque de refroidissement de collage de rouleau ;
5) plaque de soudage par friction
Il a un processus de soudage plus simple, une efficacité de production plus élevée, une résistance de soudure plus élevée et peut éviter des problèmes tels que les pores et les fuites de liquide lors du soudage par fusion à haute température.
Nos avantages:
1. Expérience dans l'intégration de collecteurs, de tubes et de matériaux thermiques d'interface
2. Expérience dans la conception et la fabrication de plaques de grande taille
3. La simulation facilite la conception des canaux d'écoulement pour la chute de pression, le débit et la distribution de chaleur
4. Haute résistance à la corrosion et matériau à faible conductivité pour les applications de refroidissement de batterie
5. Solutions de conception flexibles pour toutes sortes de batteries.
Capacité d'essai :
|
Essai de composition chimique |
OUI |
|
Test physique et test optique |
OUI |
|
Essai de rugosité et essai de dureté |
OUI |
|
Essai d'allongement |
OUI |
|
Test de pulvérisation de sel |
OUI |
|
Test d'éclatement |
OUI |
|
Test d'azote et d'hélium |
OUI |
|
Test de résistance à l'écoulement |
OUI.Test de corrosion intérieur et extérieur |
|
Essai de tension |
OUI |
|
Sous l'essai de l'eau |
OUI.Vérifier la fuite pour le soudage |
Composition chimique
| Alliage | Si | Fe | Cu | Mn | mg | Cr | Zn | V | Ti |
| 1050 | ≤0,25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95(Si+Fe) | 0.05~0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0,05~0,4 | --- | --- | ≤0.3 | --- | ≤0.10 |
Il peut être personnalisé selon la demande des clients!
Propriétés mécaniques
| Alliage | Caractère | Résistance à la traction | Rendement Force | Élongation |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
FAQ:
Q : Êtes-vous une société commerciale ou un fabricant ?
A : Oui, nous sommes une usine avec plus de 10 ans d'histoire dans cette industrie.
Q : Quelle méthode de technologie de traitement ?
A: Nous avons une ligne de brasage, une ligne d'emboutissage, une ligne d'extrusion et une ligne de processus désossée.Un centre CNC est également disponible.
Q : Si nous n'avons pas de conception, pouvez-vous aider à la conception ?
R : Oui, nous le pouvons !Nous avons une équipe de conception solide et expérimentée.La conception du chemin d'écoulement, la simulation thermique, la simulation mécanique et l'optimisation de la conception sont prises en charge.Veuillez partager avec nous votre projet détaillé, service8@trumony.com, nous serions ravis de faire DFM pour vous.
Q : À quelle vitesse pouvez-vous créer un prototype ?
A : environ 3 ~ 5 semaines.Le délai précis dépendra de votre processus de conception et de production
