Détails sur le produit:
|
| Article: | Tube chauffant serpentin en aluminium | Caractéristiques: | par votre demande |
|---|---|---|---|
| Longueur fixe: | Comme votre dessin de module | service d'esthétique industrielle: | OUI |
| Test sous l'eau: | OUI. Vérifier la fuite pour le soudage | Essai d'éclatement: | OUI |
| Forfait: | Emballage en bois exporté | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆: | Emboutissage, poinçonnage, pliage, soudage, brasage, extrusion, découpe |
| Mots clés: | Tube chauffant serpentin, ruban de refroidissement serpent, échangeurs de chaleur en aluminium pour | Applications: | Batterie de véhicule électrique, batterie ESS, refroidissement IGBT |
| Surligner: | Tube serpentin EV,tube serpentin en aluminium,tube serpentin de gestion thermique de la batterie |
||

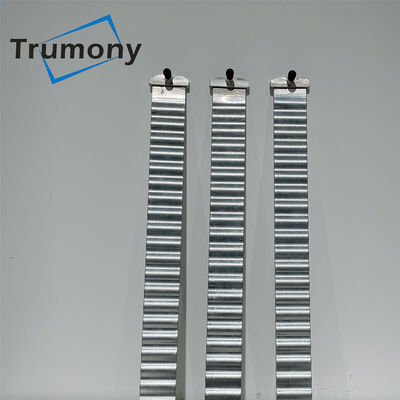

Tube chauffant serpentin en aluminium pour la gestion thermique de la batterie
Le tube chauffant serpentin en aluminium est largement utilisé dans différentes gammes d'échange de chaleur, telles que l'énergie automobile/véhicule, le système de stockage d'énergie, la plaque de trempage, la plaque d'uniformisation de la température, le panneau solaire.collecteur d'énergie solaire.
| Extrusion | OUI | propre centre de moulage |
| CNC | OUI | propre centre CNC |
| Estampillage | OUI | maximum 1.6*2.3m |
| Brasage | OUI | ligne de brasage automatique |
Traits:
*Options de conception :
1) Plaque de refroidissement de poinçonnage
Il est utilisé pour les cellules prismatiques et la batterie, la solution de refroidissement inférieure et latérale ;
2) Ruban de refroidissement serpentin
Appliqué pour les cellules cylindriques : 18650, 21700, 3270, 4680 et etc.
3) Tube à micro-canaux avec collecteur
Pour le refroidissement latéral ou inférieur de la batterie ;
4) plaque de refroidissement de collage de rouleau ;
5) plaque de soudage par friction
Il a un processus de soudage plus simple, une efficacité de production plus élevée, une résistance de soudure plus élevée et peut éviter des problèmes tels que les pores et les fuites de liquide lors du soudage par fusion à haute température.
Nos avantages:
1. Développement d'outillage - nous le faisons en interne, afin que nous puissions rendre les tests initiaux rapides et précis.
2. Fabrication de toutes sortes d'échangeurs de chaleur - nous pouvons créer une forme personnalisée, pour que les pièces s'intègrent dans différents packs.
3. Assistance dans la conception des pièces - nous avons une équipe d'ingénieurs expérimentés, ils peuvent fournir des suggestions professionnelles concernant la faisabilité de la réalisation de nouvelles conceptions.
4. Un service de station - nous pouvons faire des échangeurs de chaleur, ainsi que son isolation et son coussinet en silicone.Ainsi, le client peut obtenir une solution intégrée.
Capacité d'essai :
|
Essai de composition chimique |
OUI |
|
Test physique et test optique |
OUI |
|
Essai de rugosité et essai de dureté |
OUI |
|
Essai d'allongement |
OUI |
|
Test de pulvérisation de sel |
OUI |
|
Test d'éclatement |
OUI |
|
Test d'azote et d'hélium |
OUI |
|
Test de résistance à l'écoulement |
OUI.Test de corrosion intérieur et extérieur |
|
Essai de tension |
OUI |
|
Sous l'essai de l'eau |
OUI.Vérifier la fuite pour le soudage |
Composition chimique
| Alliage | Si | Fe | Cu | Mn | mg | Cr | Zn | V | Ti |
| 1050 | ≤0,25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95(Si+Fe) | 0.05~0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0,05~0,4 | --- | --- | ≤0.3 | --- | ≤0.10 |
Il peut être personnalisé selon la demande des clients!
Propriétés mécaniques
| Alliage | Caractère | Résistance à la traction | Rendement Force | Élongation |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
FAQ:
Q : Êtes-vous une société commerciale ou un fabricant ?
A : Oui, nous sommes une usine avec plus de 10 ans d'histoire dans cette industrie.
Q : Quelle méthode de technologie de traitement ?
A: Nous avons une ligne de brasage, une ligne d'emboutissage, une ligne d'extrusion et une ligne de processus désossée.Un centre CNC est également disponible.
Q : Si nous n'avons pas de conception, pouvez-vous aider à la conception ?
R : Oui, nous le pouvons !Nous avons une équipe de conception solide et expérimentée.La conception du chemin d'écoulement, la simulation thermique, la simulation mécanique et l'optimisation de la conception sont prises en charge.Veuillez partager avec nous votre projet détaillé, service8@trumony.com, nous serions ravis de faire DFM pour vous.
Q : À quelle vitesse pouvez-vous créer un prototype ?
A : environ 3 ~ 5 semaines.Le délai précis dépendra de votre processus de conception et de production
