Détails sur le produit:
|
| Produit: | Plat de refroidissement de batterie d'EV | Matière première: | Aluminium |
|---|---|---|---|
| Série: | trois-étoiles/6 *** | Humeur: | H112 |
| Applications: | Voitures d'EV, bicyclette d'EV, minibus, 2 voitures de roue, camion | Paquet: | Forfait standard exporté |
| Mots clés: | système de refroidissement de batterie, plat froid de l'eau, plat de refroidissement de batterie d'i | Traitement de Suface: | Fraisé |
| Composants: | TIM, connecteur rapide, pompe | Processus: | Soudure, soudure, poinçonnant, extrusion, FSW |
| Surligner: | Plat de refroidissement en aluminium fraisé,Plat froid liquide de batterie d'EV,Plat froid liquide d'échangeurs de chaleur |
||

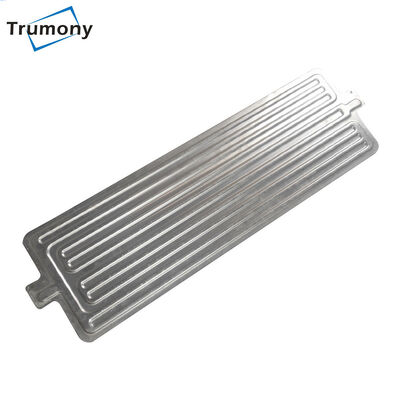

Plat froid liquide de batterie de véhicule électrique pour des échangeurs de chaleur
Avec la densité d'énergie croissante des instruments, le système de refroidissement par liquide devient de plus en plus répandu.
Système de refroidissement par liquide entièrement accroître la capacité de feu vif du liquide, qui absorbe et transporte la chaleur à un haut débit. très efficacement, par rapport au refroidissement à l'air ou à la conduction solide. Le système de refroidissement par liquide peut résoudre le problème de la chaleur qui ne peut pas être résolu par les systèmes de ventilation traditionnels. Et également son coût diminue sans interruption en raison d'un processus de fabrication plus mûr. Assurément il devient un viable le plus compact, rentable et technique performante pour refroidir les charges thermiques à haute densité.
Le système de refroidissement par liquide ne peut pas fonctionner sans plats froids en aluminium bien développés. A été en matériel d'échange thermique pendant tant d'années, Trumony est capable de travailler une solution le refroidissement appropriée pour vous.
Caractéristiques :
options de *Design :
1) Plat de refroidissement de poinçon
Il a employé pour la solution de refroidissement prismatique de cellules et de paquet, de fond et de côté de batterie ;
2) Ruban de refroidissement serpentin
Appliqué pour les cellules cylindrique : 18650, 21700, 3270, 4680 et etc. ;
3) Tube de microcanal avec la tubulure
Pour le refroidissement latéral ou inférieur de paquet de batterie de batterie ;
4) Plat de refroidissement de colaminage ;
5) Plat de soudure d'émoi de frottement
Il a un processus de soudure plus simple, une efficacité plus élevée de production, une plus haute résistance de soudure, et peut éviter des problèmes tels que des pores et la fuite liquide dans la soudure par fusion à hautes températures.
* chemin adapté aux besoins du client de canal de taille et d'écoulement de plat
1) Concevez votre plat de refroidissement par liquide selon la taille de frontière de paquet de batterie ;
2) Chemin d'écoulement d'optimisation suite à la simulation de champ d'écoulement ;
* paquet de service sur un seul point de vente
1) Service d'esthétique industrielle : simulation thermique, simulation de champ d'écoulement, fabrication de prototype ;
2) Support technique se réunissant en ligne ;
3) Expédition rapide témoin ;
4) Composants relatifs : matériel thermique d'interface, protection de silicone, pompe, connecteur rapide.
| Nom de produit | Plat de refroidissement par liquide pour EV |
| Taille de plat | En tant que votre demande |
| Cellules | Batterie prismatique, paquet de batterie |
| Structure | plaque à canaux de refroidissement, plat de refroidissement inférieur, connecteur |
| Épaisseur | En tant que votre demande |
| Préparation de surface | Le revêtement d'isolation, saupoudrent spary |
| Composants | Connecteur, protection de silicium, pompe, etc. rapides. |
| Service | Le service d'esthétique industrielle de refroidissement par liquide de tube, service de simulation de la chaleur, suggestion de chemin d'écoulement, mènent la faisabilité à bonne fin de production |
Mots-clés :
Système de refroidissement de batterie, 4680 cellules se refroidissant, plat froid de l'eau, plat de refroidissement de batterie d'ion de lithium, plat réfrigéré par un liquide, plat de liquide réfrigérant, coldplate de l'eau, plat de refroidissement en aluminium, ruban réfrigéré par un liquide, plat refroidi à l'eau, plat de refroidissement par liquide, tuyau de refroidissement par liquide, tube de serpent, batterie se refroidissant, tuyau de refroidissement de batterie, plat refroidi en aluminium, plat refroidi pour ESS, plat froid pour la batterie d'EV, simulation thermique, simulation de la chaleur, refroidissement de batterie d'ion de lithium.
Composition chimique
| Alliage | SI | Fe | Cu | Manganèse | Magnésium | Cr | Zn | V | Ti |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95 (Si+Fe) | 0.05~0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05~0.4 | --- | --- | ≤0.3 | --- | ≤0.10 |
Il peut être adapté aux besoins du client selon la demande des clients !
Propriétés mécaniques
| Alliage | Humeur | Résistance à la traction | Limite conventionnelle d'élasticité | Élongation |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
: Normalement 30% TTT à l'avance, solde payé avant expédition.
Q : Combien de temps prend-il pour des échantillons et la production en série ?
: Habituellement cela prendra 15-20 jours pour de nouveaux moules et aperçus gratuits (dans 5kg), après confirmation, 25-30 jours pour la production en série.
Q : OEM/ODM disponible ?
: Oui, nous pouvons !
Q : Pouvez-vous aider à la conception ?
: Oui, nous pouvons ! Nous avons une équipe de créateurs forte et expérimentée.
Q : Pourriez-vous fournir l'échantillon ?
: Oui, nous sommes honorés pour t'offrir des échantillons pour le contrôle de qualité.
Q : L'ordre d'échantillon est-il accepte-t-il ?
: Oui, nous acceptons l'ordre d'échantillon et nous pouvons fournir le service d'esthétique industrielle !
